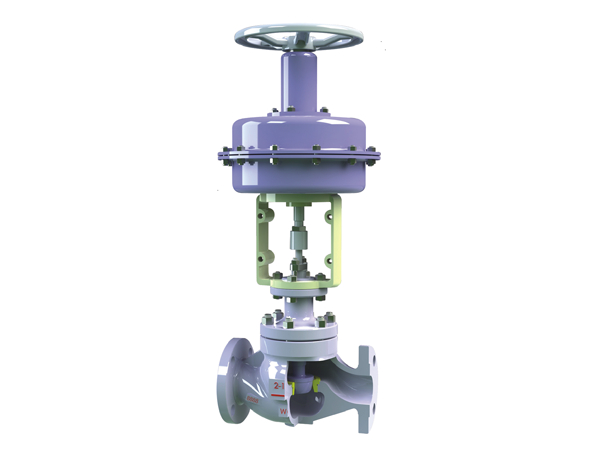

HK600高性能單座調節閥

概述

      HK600系列單座調節閥是一種頂導向結構調節閥，閥體結構緊湊，流通呈S流線型的通道，使其降壓損失小，流量大，可調范圍廣，流量特性精度高，抗振性好。調節閥可配多彈簧薄膜執行機構，也可配電動執行機構，結構緊湊，輸出力大。使用與控制不同壓力和溫度的流體和高粘度流體，即漿液的控制。

單座閥門的代號

HK611-p常溫型-17~+230℃

HK612-p高溫型-17~+566℃

HK613-p低溫型-100~+45℃

HK600單座閥的基本組成

     HK600系列單座調節閥是由閥體、閥蓋、閥座、閥芯、閥桿、導向套和填料等零件組成，閥芯和閥桿連接在一起，閥蓋和閥體之間設有導向套，為閥芯上下移動起導向作用，導向套上設有泄壓平衡孔，是導向套上腔的介質很容易通過小孔流入閥腔，不會影響閥芯的移動。閥體內設有一個閥芯和一個閥座，泄漏量小，容易保證密封。

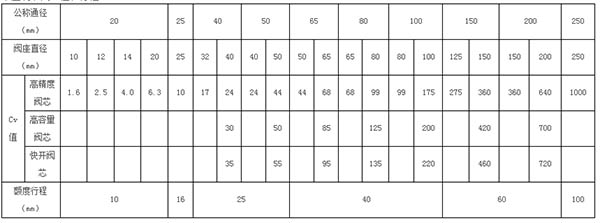

單座調節閥Cv值和行程
