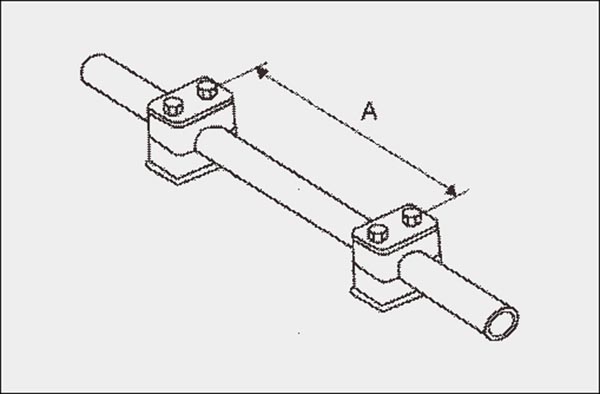

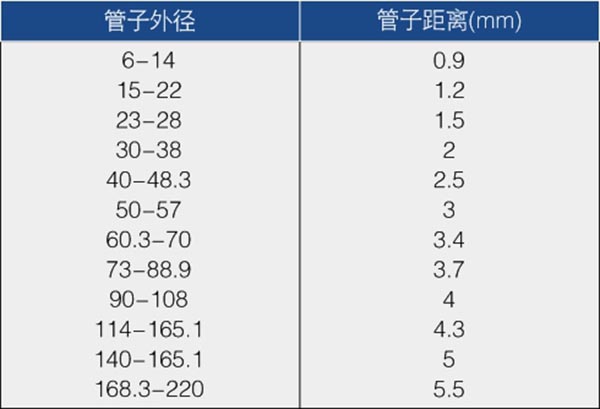

彎頭（彎管）管夾安裝的推薦距離

當彎頭或彎管處用管夾固定時，應該盡可能近地在彎管的兩旁。

裝配說明:

裝配在焊接板上

       裝配前，為更好地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放

上另一半管夾身的蓋板，用螺釘擰緊。

       切忌直接焊接已裝好管夾的底板。

裝地導軌上

       導軌可焊在基礎上，或用螺釘固定，隨后將導軌螺母推入軌內，并轉90度，將下半個管夾身嵌入螺母，放上需固定的管子，再

放上上半個管夾身和蓋板，用螺釘固定。

疊起裝配

       導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋

板防止它轉動。然后安裝第二個管夾，方法同上。

注：執行國標：JB/ZQ4008-97
