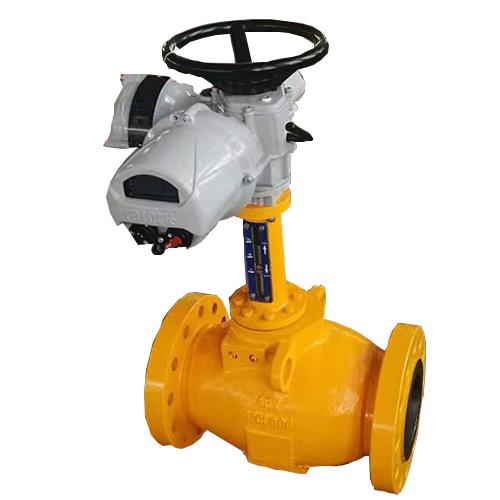

AF 軸流式調節閥

產品詳情

　AF 軸流式調節閥可以用來大流量管線的壓力和流量，它的操縱基本原理是非機械式的，用到一只橡皮環套作為控制元件，次套環會根據作用在其兩端的壓差做出擴張或收縮反應，從而實現控制壓力或流量的目的。

　　由于采用非機械式的控制方式，軸流閥與控制元件之間沒有機械連接，這一點使得軸流式調節閥的體積小，重量輕，與眾不同的夾裝式設計，容易安裝與使用，而且氣流以軸(直)流路徑流動，嗓音低，操作安靜。軸流閥生產廠家艾克孚生產的本系列調節閥(氣動調節閥)不但適用于清水，對于天然江湖河泊水、輕度污水具有耐受能力。從設計結構材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置的難題。

　　常規直行程的調節閥的閥體內腔流道呈S型，閥芯運動方向與管道軸線垂直。與常規管道S型流道不同，軸流式調節閥在閥體中腔設計與管道同軸的流線型錐面體，流體經過時，將分散繞過該錐面體，形成同心同流束，通過閥體內的環形流道，較后經套筒節流進人下游管道。

　　其閥芯在套筒中與沿同軸的方向運動來調節流量。軸流式調節閥流道的特點，使其閥內腔受力均勻，控制了受力不均引起的振動。從介質流向來講，軸流式電動調壓閥流道為S型的閥門，其介質流向可以選擇，通常是單座閥是低進高出，雙座閥高進低出，進口和出口方向是根據閥內件不可調換。

　　Axial control valve的介質流向是單一的，進口和出口方向是不能調換。軸流式調節閥采用了軟、硬兩道密封。其泄漏量可達V-VI級。閥芯上開有壓力平衡孔，套筒上均布許多節流小孔，與常規套筒閥和低噪音閥閥內件結構相似。
